倉庫的揀貨作業往往是最繁重、最易出差錯的工作；電子標簽揀貨系統由計算機輔助揀貨，通過智能貨架上的電子標簽，顯示訂單名、貨名及其數量等信息，向揀選作業人員及時、明確地下達補貨（入庫）或取貨（出庫）指示。 |
|
產品特點 |
| 揀貨速度提高； |
| 操作人員數量減少； |
| 降低揀貨作業所需熟練度，人員無需特別培訓，即能上崗工作； |
| 實現無紙化手工作業，把失誤率降到最低。 |
|

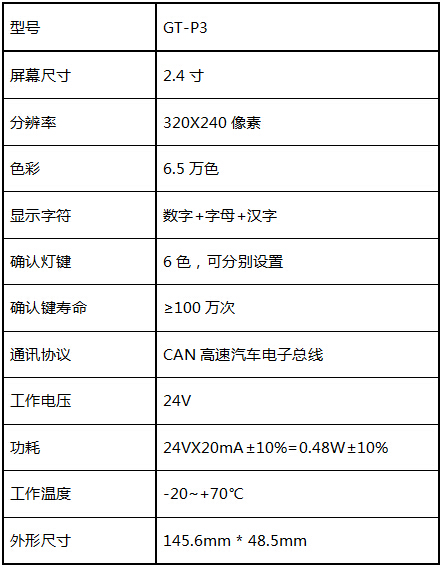

技術指標 |
 |
| 區域控制器GT-P602 |
| 用于構建物流配送中心以及工廠等場合自動分揀系統，大大提高了電子揀選效率和作業精度。作為系統的區域控制器，完成上層網絡和底層網絡的銜接轉換服務代理等功能，是電子分揀系統必不可少的組成部分。 |
|
性能特點 |
|
1、具備TCP/IP通信，CAN通信功能，完成協議轉換，標簽管理等功能，為上層軟件提供一個友好的平臺。 2、提供軟件配置功能，通過配置文件錄入標簽信息。 3、支持多串口，多CAN口訪問的自動切換。 4、運行監視，系統恢復功能。 |
|

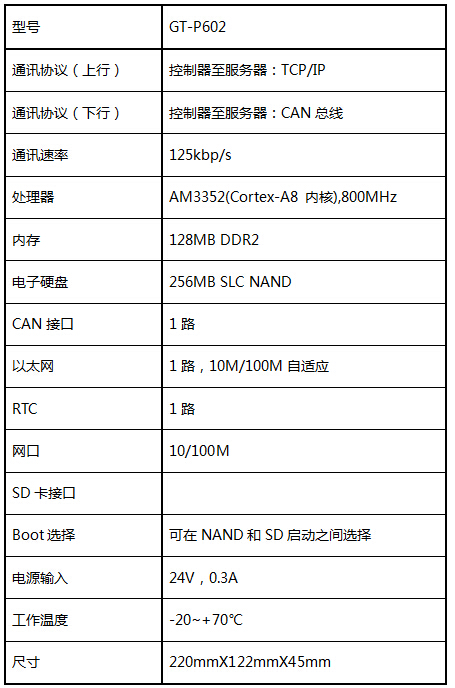

技術指標 |
 |
|
雙色塔燈GT-P212 |
| 性能參數： |
| 顯示：提供紅、綠雙色LED顯示 |
| 通訊方式: CAN通信 |
| 通訊速率: 125Kbps |
| 通訊距離：1000米 |
| 額定電壓：24V |
| 額定電流：10mA |
| 工作溫濕度：溫度-20℃~+70℃、濕度0%~85% |
| 存儲溫濕度：溫度-20℃~+70℃、濕度0%~85% |
|
系統設計 |
| （一）客戶倉庫： |
| 該項目為某大型電商華東區，華北區物流倉庫配送中心。 |
| （二）倉庫現狀： |
| 該項目為電商倉庫，每個工位1個播種墻，每面墻40個貨框，長寬高：300cm*110cm*180cm；單層高度：33cm； 立面高度：5cm；貨架深度：55cm；目前是電腦屏幕提醒播種，掃描結合看電腦屏，時間長容易出錯，也大大的增加勞動量。食品網上電商倉庫，每個工位1個播種墻，每面墻18個貨框，也是采用電腦屏幕提醒播種，掃描結合看電腦屏。 |
| （三）希望解決的問題： |
| 希望采用信息化的操作模式，信息互通，提高發貨速度，提升發貨效率，減少出錯率，減輕員工的勞動強度，降低人力成本和培訓成本。希望消除現有倉庫的這些狀況和環節，提高揀貨正確率，并且不需要一直看電腦屏幕，不需要二次確認，使得配送效率有相應提升，打破公司在配送環節上瓶頸，幫助公司有更好的發展前景。希望每小時每個工位在現有400-500單提升到每小時每個工位600-700單。 |
| （四）當前客戶的配送信息： |
| 以食品庫為例，每個工位：400-500/小時（單）需要熟練工作人員的操作。 |
|
項目改造方案 |
| （一）項目改造后的效果： |
| 預計每個工位：600-700/小時（單）無需熟練工作人員操作，特別是在6,18和雙十一等時段高峰期大量無經驗的操作人員的進場，也能達到熟練工作人員的速度，無需培訓時間。 |
|

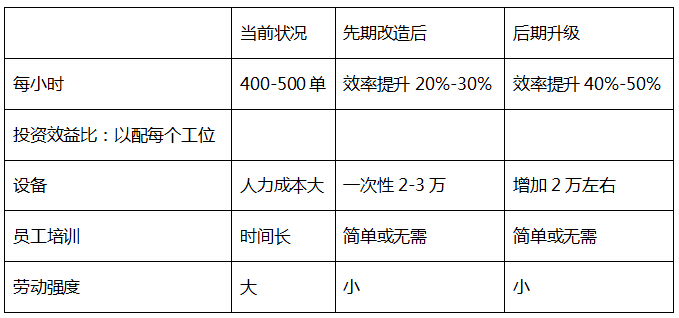

（二）項目改造后的收益率： |
 |
| （三）整改方案描述及評估： |
| 該項目采用揀貨生產線，所有設備通過通訊穩定的CAN總線與區域控制線連接，區域控制器通過局域網與管理服務器連接，組網結構簡單、穩定可靠。 |
| A）華東區：由于客戶端軟件接口沒有開放，用相關軟件抓取電腦屏上的數據做相應的后續操作，在現有的設備電腦上開放網絡接口或者USB接口轉網口鏈接瀚示控制器，在標簽上顯示相應中文信息，包括數字信息。考慮到現場每個工位改為是由2面貨架，每面貨架20貨柜箱，共40個貨柜箱，兩面貨架成90度角，中間有50cm的間隙。 |
| 系統的作業流程： |
| 揀貨出庫作業流程 |
| （1）作業人員推小車進入揀貨區，掃描相應的訂單號，生成訂單和打印發票。 |
| （2）掃描商品的一維碼對應的貨框標簽燈亮起，作業人員把商品投放入框內，標簽顯示訂單號、訂單取消、揀貨數量、完成等信息。 |
| （3）智能貨架上的標簽根據屏幕顯示的內容進行亮燈，有播種數據的，進行亮燈，沒有播種數據的滅燈，完成上件商品投放后，掃描下一件商品時對應的標簽燈亮并顯示相關信息，前面的標簽熄滅。 |
| B）華北區：情況和華東區類似，但實施的方案根據華北區的倉庫特點以標簽亮燈和語音提示結合的方式。 |
| 1、系統的作業流程： |
| 揀貨出庫作業流程 |
| （1）作業人員推小車進入揀貨區，掃描相應的訂單號，生成訂單和打印發票。 |
| （2）掃描商品的一維碼對應的貨框標簽燈亮起，作業人員通過語音提示把商品投放入框內，語音提示投放的庫位，商品的數量等等信息。 |
| （3）標簽根據屏幕顯示的內容進行亮燈，有播種數據的，進行亮燈，沒有播種數據的滅燈，完成上件商品投放后，掃描下一件商品時對應的標簽燈亮并語音提示相關信息，前面的標簽熄滅。 |
| 項目升級改造： |
| 根據華北區的實際情況進行項目的升級?；@筐底部安裝RFID，貨架儲位上安裝稱重設備和RFID讀寫設備，籃筐根據順序放入播種墻儲位，RFID協助籃筐綁定，減少前期籃筐綁定環節。 |
| 貨位上安裝稱重系統或者紅外線掃描系統，以解決投放貨位的確認環節，減少掃碼貨位環節。掃描揀貨小車上的車條碼信息， WMS獲取該小車上的訂單信息，并按照順序分配給籃筐，使得訂單、儲位、籃筐RFID 綁定到位 |
| 掃描商品條碼，WCS接收到數據后，第一個含有該商品的沒有完成的訂單對應的燈亮，同時語音提醒放入幾號筐中，并顯示訂單號、籃筐號、數量等信息，作業人員投入商品 |
| 如果作業人員投入正確的籃框，標簽燈滅，如果投錯，則獲得商品的籃筐標簽亮紫色燈，提醒投遞錯誤 |
| 重復之前步驟，直到所有訂單揀貨結束 |
| 如果在投送過程中，有訂單商品取消的，則有專用標簽顯示提示信息，提醒操作人員進行相應操作。 |

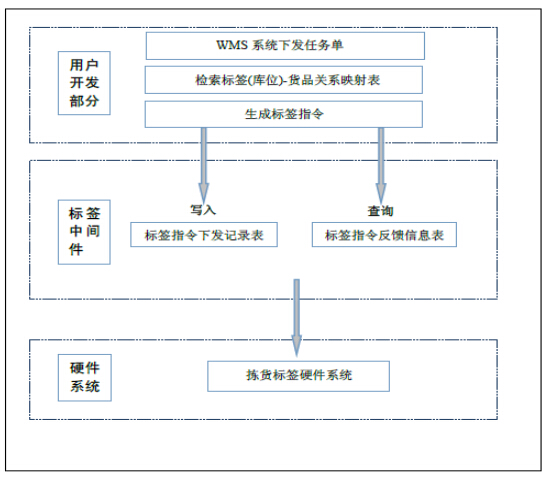

| 3、數據庫表接口介紹： |
| 該接口是基于瀚示控制器通訊協議而開發的可二次開發對外接口，接口包含兩個部分: |
| 1）電子標簽通訊處理服務軟件 |
| 該服務軟件只需要部署在普通的電腦上即可。它負責處理用戶發給標簽的指令、檢測通訊情況、返回指令所需要的數據及狀態。 |
| 2）獨立的基于MySQL數據庫的中間表 |
| 中間表用來接收用戶需要發給標簽的指令，并記錄指令處理的結果、返回的數據等。 |
| 使用該接口的優點：用戶只需要將標簽的顯示內容，轉換成標簽指令的方式，保存在數據表中，而不用去關心標簽的具體實現方式。這能快速提高用戶開發軟件的速度。 |
|
系統組成圖例 |
 |
